墙壁开关的种类很多，接法也有一些不同，具体要看你的墙壁开关是什么结构的。今天小编给大家搜集了几种墙壁开关的接法，希望可以帮助到大家，下面马上看看：

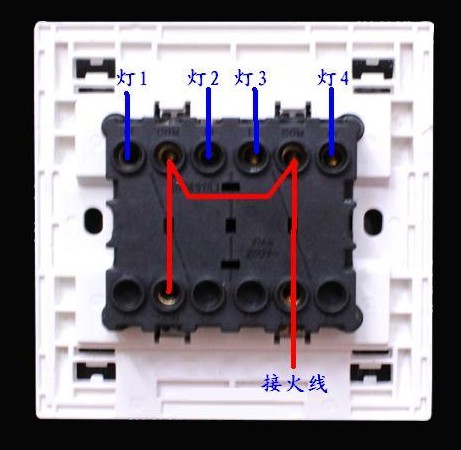

第一、4个灯开关有5个接线孔的接法：

其中在中间的那个应该有个L（或COM）接来的火线，L1、L3、L5、L7分别接4个灯的4条线，另外一个灯的线和火线一起串到外面那个开关去就欧啦，关键是要找到那根是来的火线，如下图所示进行接线。

第二、双控线路上的墙壁开关接法：

1、就是两个地方同时控制一个电器（如楼上、楼下控制同一个楼梯灯）时使用的，你可以用电表检查一下，不论开关在何位置，L不是接通L1就是接通L2，这种开关称“单刀双掷”开关，如果用在控制一般灯开关，将火线接到L，L1或L2接到灯的电源线（即用L及L1组成一组或L与L2组成一组开关），灯的另一根线接零线就可使用了，接L1或L2的区别在于开关扳动的方向不一样。
2、用在双控楼道灯的工作原理是：楼上、楼下两开关的L1与L2分别直接连接假定楼上开关的L接到电源火线、楼下开关的L接到灯头，灯头的另一根线接零线，当两开关都处在L接通L1或L都接通L2时，灯亮，但按动任意一开关将L接到另一位置时，灯将与火线断开灭掉，此时再按动任意一开关，将L的连接再改动一次，两开关的L端又将通过L1或L2间的连线接通，灯又将得电而亮。
第三、普通墙壁开关的接法：

如果普通开关使用，将L接火线，L1或L2（只需接一个）接到灯，灯的另一根线接零线，开关就可正常控制灯的亮灭了。这种开关不能同时将火线与零线或接地线接入。
